低露点转轮除湿机

联系人：	严积均
电话：	13306003981
QQ：	13306003981
邮箱：	13306003981@qq.com
	留言咨询更多信息
分享：

上一条： 数字化转轮式能量回收机组

下一条： 水冷柜式空调机组

关键词：工业转轮除湿机组合式转轮除湿机低露点专用除湿机控温控湿系统

摘要

本设备是一种节能除湿机及其控温的一种除湿机，该除湿机包括机架、安设在机架内外的新风处理过滤器及控制电柜和安设在机架内的处理送风机、冷处理排水器、转轮驱动减速机、除湿转轮、再生加热器及再生处理风机；机架安设有用于控制新风量的风阀，除湿转轮上设有除湿区域和再生区域；经过风阀的新风依次通过新风处理过滤器、冷处理排水器和处理送风机后得到预除湿空气和再生空气，预除湿空气通过除湿转轮的除湿区域后得到干燥空气；再生空气依次通过除湿转轮的再生区域、再生加热器和再生处理风机后得到高湿热空气；转轮驱动减速机与除湿转轮驱动连接。本机组具有体积小、能耗少、使用安全、实用性强及除湿效果好等特点除湿机组。

产品介绍

福建金百美空调有限公司

控温控湿系统

方

案

设

计

书

设计日期：2019年9月30号

除湿设计技术方案
1.1用户情况及要求
项目编号：88 地址：

干燥区域

面积M²

高M

体积M³

温度℃

湿度

恒温房

150

26正负2度

（客户控温）

小于1%

备注：干燥区域必须密封好，无腐蚀性气体，房间吊顶和隔墙为彩钢板，地面为防潮环氧自流平，人员需穿戴净化专用防护服，并设置缓冲室！

我司负责对湿度都控制。
2. 电加热;

1.2 选型设计技术依据
※ 为提高系统稳定性室外设计参数取恶劣工况参数干球温度为35℃,相对湿度85%,含湿量31g/kg，夏季大气压为1004.5hPa计算；
※ 系统负荷：轻度劳动强度产热量为（100-120w/h.人）；产热负荷每人130w/h（站立中度工作量）；围护结构综合热负荷依据系统布置及室内热源按120-250 w/m²计算，设备热负荷依据类型按装机功率10%-20%计算。
※ 产湿量：25℃温度时，人员轻度劳动强度产湿量为（100-110g/h.人）；空调间通风湿负荷按空调间15%-20%次换气渗透量计算；回风渗透湿负荷按回风量1%-3%换气渗透量计算；低湿干燥间通风湿负荷按空调间2-5g/m²产湿量计算；人员开门湿气交换按2m³/次，人员进出次数按2h/次，集群系数0.85；
※ 系统风量：新风量（30-50m³/h.人）与干燥间10%-20%次换气渗透量计算和维持房间正压需要干燥间5-10 Pa；保证干燥系统的湿度。

1.3 设备设计方案

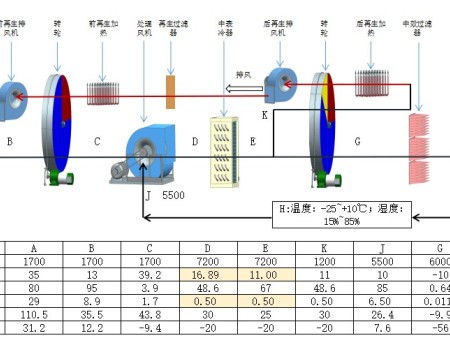

3.1 选用1台“金百美”设计生产低露点的转轮除湿机，风量为6000m3/h，循环方式为：回风型；设备型号为：XZLC-6000ZH。流程图如下：

E ----G ，这个过程11度，温升后，需要第三级表冷才能降温到11度，再送到房间经过系统冷风机降温到 -25 。具体流程图后续细化。

二、设备性能参数表

序号	除湿机型号		XZLC6000ZH
1	风量m³/h	总送风	6000
2		新风	1700
3		转轮处理风	前1700；后6000
4		转轮再生风	前567；后1200
5		处理风机风	7200
6		回风	5500
7	电功率kw	再生加热	前20，后40
8		送风加热	//
9		转轮驱动	前0.06，后0.12
10		再生风机	前0.75，后1.5
11		处理风机	7.5
12		系统总	69.93
13		电源	三相380V,50HZ
14	制冷量kw	新风表冷	42
15		中表冷	12
16		后表冷	25
17		总制冷	79
19	设备尺寸		850016601900

需方需要提供5-7度冷冻水

三、机组配置如下

设备及配件名称	品牌型号	备注
单/前级转轮	高效钛硅/瑞典
后级转轮（400）	高效钛硅+分子筛复合	瑞典或美国进口
转轮密封系统	金百美
转轮同步皮带/链条	金百美
阀门	金百美	易众铝材
转轮驱动电机	台湾TCG
再生风机	无锡同大
再生风机马达	无锡同大
处理风机	莱恩克
处理风机马达	大速
表冷器	金百美	铜管铝片
设备框架	易众
主电气箱	Schneider
过滤器	上海慧净
面板	聚氨脂发泡

四、除湿系统报价

序号	名称	型号	数量	单位	单价（元）	总计（元）
1	转轮除湿机	XZLC6000ZH	1	台	165800	165800
6	总价（元）		165800
备注：1、货期：预付款到账后起35天； 2、付款：预付款30%、发货前付款65% 3.保修款5%； 3、此价格包括转轮除湿机组、包装费、运输费、调试费、13%的增值税发票 4、含露点仪，不含工程部分。 5、本报价有效期：60天；

五、售后服务与质量保证

5.1 售后服务

卖方应提供下列服务中的任一种或所有的服务：

1、自调试开通之日起十二个月内或者自发运之日起十四个月内如除湿设备出现质量问题，二者之间以短者为准，卖方负责免费维修。

2、对货物的现场移动、安装和调试提供技术指导；

3、对买方人员进行培训；

4、质保期内，设备出现故障，卖方2小时内给与远程技术支持；24小时内卖方派技术人

员到现场进行技术服务。

5、质保期后，设备出现故障，卖方2小时内给与远程技术支持；24小时内卖方派技术人员到现场进行技术服务。质量保证期内卖方提供服务的费用应含在货物的合同总价中，买方不再另行支付。

5.2 质量保证

1、卖方应保证合同项下所供货物是全新的、未使用过的，并完全符合合同规定的质量标准、技术要求。卖方应保证所提供的货物经正确安装、正常运转和保养在其使用寿命期内应具有满意的性能。在货物质量保证期之内，卖方应对由于设计、工艺或材料的缺陷而发生的任何不足或故障负责。

2、质量保证期按合同专用条款执行。

3、质量保证期内，由于卖方责任，维修或更换有缺陷的货物或部件，或为解决货物使用

程中出现的问题所产生的一切费用由卖方承担。

4、在质量保证期内，如果发现由于卖方责任造成货物的质量或规格与合同不符，或证实货物是有缺陷的，包括潜在的缺陷或使用不符合要求的材料等，或由于卖方技术文件错误或卖方人员在安装、调试、试运行和验收过程中错误指导而导致货物损坏，买方可以以书面形式向卖方提出补救措施或索赔。

服务宗旨：

诚信、快捷、质量

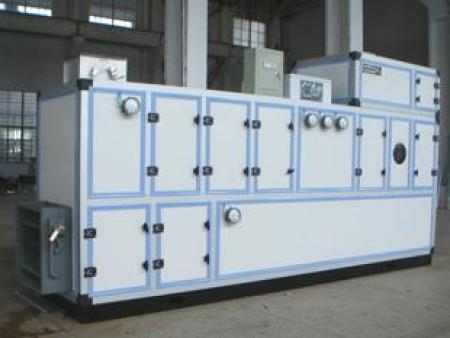

七、设备简介

本设备是一种节能除湿机及其控温的一种除湿机，该除湿机包括机架、安设在机架内外的新风处理过滤器及控制电柜和安设在机架内的处理送风机、冷处理排水器、转轮驱动减速机、除湿转轮、再生加热器及再生处理风机；机架安设有用于控制新风量的风阀，除湿转轮上设有除湿区域和再生区域；经过风阀的新风依次通过新风处理过滤器、冷处理排水器和处理送风机后得到预除湿空气和再生空气，预除湿空气通过除湿转轮的除湿区域后得到干燥空气；再生空气依次通过除湿转轮的再生区域、再生加热器和再生处理风机后得到高湿热空气；转轮驱动减速机与除湿转轮驱动连接。本机组具有体积小、能耗少、使用安全、实用性强及除湿效果好等特点除湿机组。

组合式转轮除湿机、工业转轮除湿机、低露点专用除湿机、控温控湿系统
